Perché le funi metalliche degli avvolgitori a gravità orizzontale HGTU si rompono frequentemente? Analisi delle cause profonde e lista di controllo pratica

2026-07-08 0 Lasciami un messaggio

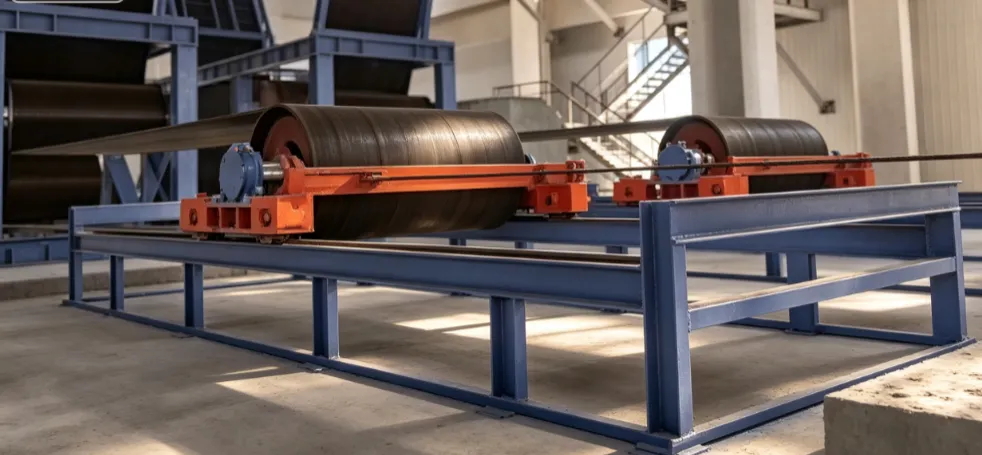

Horizontal Gravity Take-up (HGTU)

Nei sistemi di movimentazione di materiali sfusi per carichi pesanti, un improvviso guasto della fune metallica su aAssorbimento per gravità orizzontale (HGTU)è estremamente pericoloso. La caduta inaspettata di un contrappeso del peso di diverse tonnellate non solo provoca costosi tempi di fermo macchina imprevisti, ma pone anche rischi catastrofici per la sicurezza. Perché queste funi metalliche si rompono così spesso? Di seguito sono riportate le 7 principali cause di guasto e una pratica lista di controllo per la risoluzione dei problemi in loco.

A.7 Principali cause di rottura delle funi metalliche sugli avvolgitori a gravità orizzontale (HGTU)

1. Rottura per fatica da flessione

La fune metallica delAssorbimento per gravità orizzontale (HGTU)è sottoposto a complesse sollecitazioni alternate poiché passa ripetutamente sulle pulegge durante il funzionamento.

Nota: i fili con nucleo interno solitamente si consumano più velocemente dei trefoli esterni. Questo degrado avviene in profondità all'interno della struttura, rendendola altamente nascosta durante le ispezioni superficiali di base.

2. Rapporto non ottimale tra i diametri della puleggia e della fune (rapporto D/d)

Gli standard ingegneristici globali (come CEMA) specificano che il rapporto tra il diametro primitivo della puleggia e il diametro nominale della fune (D/d) deve essere almeno compreso tra 20:1 e 40:1. Le pulegge sottodimensionate costringono la fune metallica in un raggio eccessivamente stretto, accelerando la fatica da flessione a un ritmo esponenziale.

3. Fattore di sicurezza insufficiente e anomalie di tensione

Il fattore di sicurezza alla trazione per le funi metalliche di presa sui trasportatori per la movimentazione di materiali sfusi non deve mai essere inferiore a 5,5. Al contrario, una tensione insufficiente provoca un allentamento della cinghia durante l'avvio o l'arresto, generando massicci carichi d'urto dinamici che spezzano la fune.

4. Usura meccanica e abrasione interna

Attrito forte e continuo tra la fune metallica delAssorbimento per gravità orizzontale (HGTU)e le scanalature usurate della puleggia o le pulegge del deflettore disallineate riducono costantemente l'area della sezione trasversale metallica e ne compromettono la capacità di carico complessiva.

5.Corrosione in ambienti difficili

In ambienti minerari umidi, a cielo aperto o chimicamente aggressivi, l'umidità e gli elementi corrosivi causano corrosione per vaiolatura sulla superficie metallica. Ciò non solo riduce l'area portante, ma crea anche gravi punti di concentrazione delle sollecitazioni che accelerano la rottura per fatica.

6.Lubrificazione inadeguata

Senza l'applicazione regolare di lubrificanti per funi metalliche ad alta penetrazione, i fili di acciaio interni subiscono un forte attrito a secco sotto carico, creando un intenso calore localizzato, microsaldature e un rapido degrado della fune.

7. Carichi d'urto gravi e frequenti

Gli avviamenti improvvisi del trasportatore, le sequenze di frenate di emergenza o l'improvviso inceppamento del materiale negli scivoli generano picchi di tensione istantanei. Questi carichi d'urto transitori possono facilmente moltiplicarsi oltre l'effettiva resistenza alla rottura delAssorbimento per gravità orizzontale (HGTU)fune metallica.

B. Lista di controllo in loco del tecnico della manutenzione

Elemento di ispezione	Standard industriale e specifiche tecniche	Significato e scopo
Ispezione periodica completa	Ispezione visiva e tattile combinata	Concentrarsi su cavi rotti, corrosione puntiforme e deformazioni localizzate per prevenire rotture improvvise della fune
Misurazione della perdita del diametro esterno	10%Perdita effettiva del diametro di usura < 10%	Secondo la norma ISO 4309 la fune deve essere sostituita immediatamente se la riduzione del diametro è ≥ 10%
Verifica del diametro della puleggia	Rapporto D/d ≥ 20:1 (30:1 consigliato)	L'aumento del diametro della puleggia può prolungare significativamente la durata della fune metallica
Convalida del fattore di sicurezza	Fattore di sicurezza ≥ 5,5	Garantisce che la resistenza verificata della fune metallica soddisfi il normale funzionamento nonché le condizioni di avvio e arresto
Implementazione della lubrificazione standard	Grasso specifico per funi metalliche ad alta penetrazione	Riduce al minimo l'attrito interno e sigilla l'umidità. La lubrificazione è un compito fondamentale della manutenzione
Ispezione delle pulegge e dello scivolo di guida	Controllare l'usura della scanalatura e il disallineamento	La deformazione della scanalatura (come l'usura a forma di V) pizzicherà la fune metallica, portando ad un'usura eccentrica accelerata
Monitoraggio del carrello di raccolta	Assicurarsi che il binario di spostamento sia completamente privo di inceppamenti meccanici	Un inceppamento meccanico costringerà direttamente la fune metallica a sopportare un carico diverse volte superiore a quello previsto
Creazione di registri operativi	Registrare le date di installazione, la progressione del conteggio dei cavi rotti e gli intervalli di sostituzione	Consente al team tecnico di identificare modelli ciclici e implementare la manutenzione predittiva

C. Conclusioni e raccomandazioni degli esperti

1. Frequenti guasti alla fune metallicaAssorbimento per gravità orizzontale (HGTU)raramente si tratta di un incidente casuale: in genere è il risultato combinato di una selezione iniziale impropria (come pulegge sottodimensionate e un fattore di sicurezza insufficiente) e di una mancanza di un'adeguata manutenzione ordinaria.
2. In qualità di produttore professionale profondamente specializzato in trasportatori minerari per carichi pesanti e ad alta capacità e componenti principali, Baoding Ruileier Conveyor Equipment Manufacturing Co., Ltd. si dedica all'ottimizzazione dei sistemi di raccolta per i clienti minerari globali. Forniamo:

· Verifica delle sollecitazioni del sistema di avvolgimento e valutazione della fatica

· Selezione e abbinamento ad alta compatibilità di

funi metalliche e componenti di pulegge

·Consulenza tecnica sull'intero ciclo di vita del tensionamento

Assemblaggio del dispositivo

Se il tuo trasportatore presenta problemi di rottura della fune metallica, contatta ilRui Le'erTeam di assistenza tecnica internazionale per una valutazione tecnica gratuita e soluzioni personalizzate.
